五轴加工中心的运动原理？

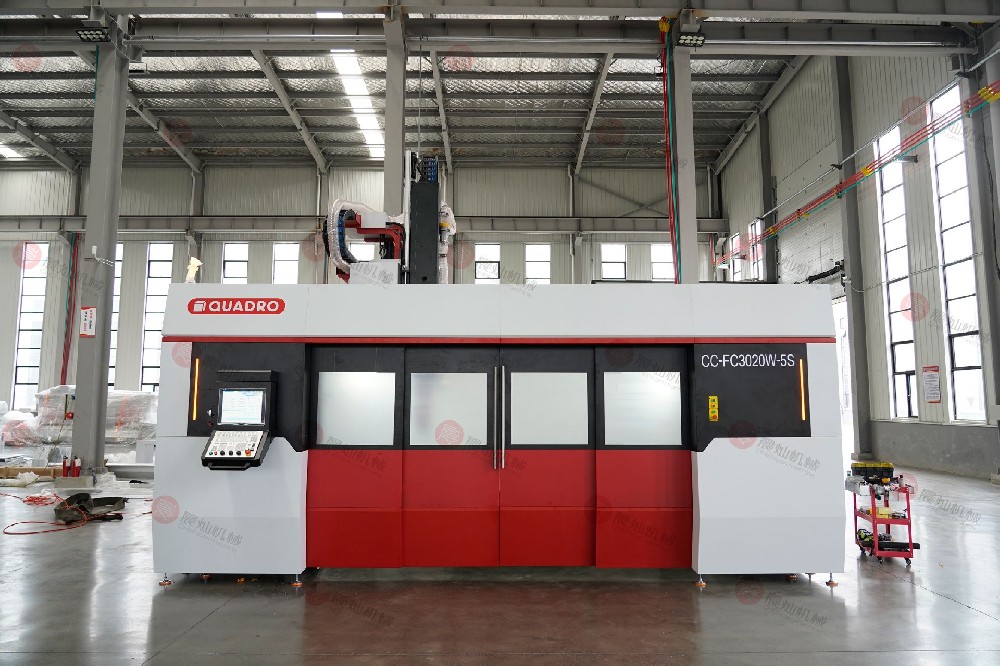

五轴加工中心是一种高精度数控机床，通过五个运动轴的联动控制，实现复杂曲面零件的多角度加工。其核心原理是通过刀具和工件的协同运动，使刀具能够从任意方向接近工件表面，完成高难度加工任务。

五轴加工中心的运动原理

1. 基本运动轴

五轴加工中心在传统三轴（X、Y、Z直线轴）基础上，增加了两个旋转轴（A、B或C轴），形成五轴联动。常见的轴配置方式：

XYZ + A/B轴（旋转工作台）：工件绕X或Y轴旋转（A/B轴）。

XYZ + B/C轴（摆头式）：刀具头部绕Y或Z轴旋转（B/C轴）。

混合型（工作台旋转 + 刀具摆动）：如XYZAB或XYZBC组合。

2. 五轴联动原理

刀具中心点控制（TCP）：

控制系统始终确保刀具尖端（TCP）按编程路径运动，旋转轴会实时调整刀具或工件角度，保持切削方向最优。

坐标变换：

通过数学模型（如旋转矩阵）将工件坐标系与机床坐标系动态关联，补偿旋转带来的位置变化。

3. 关键运动形式

定位加工：旋转轴固定角度，分度后三轴加工（如钻孔）。

连续五轴加工：五轴同步运动，实现复杂曲面切削（如叶轮、航空结构件）。

4. 运动控制流程

编程输入：CAM软件生成五轴G代码，包含刀具路径和轴角度指令。

插补运算：数控系统实时计算各轴运动量，确保刀具轨迹平滑。

伺服驱动：伺服电机驱动各轴精确运动，反馈系统闭环控制位置/速度。

五轴运动的优势

减少装夹次数：一次定位完成多面加工，提高精度。

复杂曲面加工：如螺旋桨、叶轮、异形模具等。

优化切削条件：通过调整刀具角度，避免干涉并提升表面质量。

五轴加工的核心是通过多自由度运动，将刀具与工件的相对位置和角度控制在最佳状态，从而实现高精度、高效率的复杂零件加工。
