加工中心夹具设计的基本原则

夹具设计是机械制造中的关键环节，直接影响加工精度、效率和安全性。以下是夹具设计的基本原则及其核心要点：

一、定位准确性原则

1.六点定位原理（3-2-1法则）

限制工件的6个自由度（3个平移、3个旋转），通过3个主定位点（平面）、2个次定位点（侧面）、1个辅助定位点（端面）实现完全定位。

注意：避免过定位（重复约束）或欠定位（自由度未完全限制），需根据工件形状灵活调整（如圆柱形工件采用V型块定位）。

2.基准统一性

设计定位基准与加工基准、测量基准一致，减少基准转换误差。

3.定位元件选择

使用销钉、V型块、定位块等标准化元件，确保精度和互换性。

定位面需耐磨（如淬火钢、硬质合金）以减少磨损导致的精度损失。

二、夹紧可靠性原则

夹紧力合理分配

1.夹紧力方向应指向定位面，避免工件位移或变形。

夹紧点尽量靠近加工区域，分散切削力影响。

2.夹紧机构稳定性

手动夹具：采用螺旋夹紧、偏心轮或杠杆机构，确保自锁性。

自动化夹具：优先选择气动、液压或电动夹紧，保证快速响应和稳定压力。

3.防松与防震

夹紧元件需配置防松装置（如弹簧垫圈、锁紧螺母），避免加工振动导致松动。

三、刚性与稳定性原则

1.结构刚性优化

采用箱体式、框架式结构，增加加强筋，减少加工中的变形。

材料选择：铸铁、焊接钢或铝合金（轻量化场景）。

2.抗振设计

夹具底座与机床工作台需紧密贴合，必要时增加减震垫或阻尼结构。

避免悬臂结构，防止共振。

四、操作便捷性原则

1.装夹效率

手动夹具：单手柄操作、快速夹紧机构（如凸轮夹紧）。

自动化夹具：集成传感器，实现工件自动定位和夹紧。

2.可达性与空间预留

避开刀具路径、冷却液喷嘴和切屑排出通道。

设计观察窗口或可拆卸挡板，便于加工过程监控。

3.快速换型设计

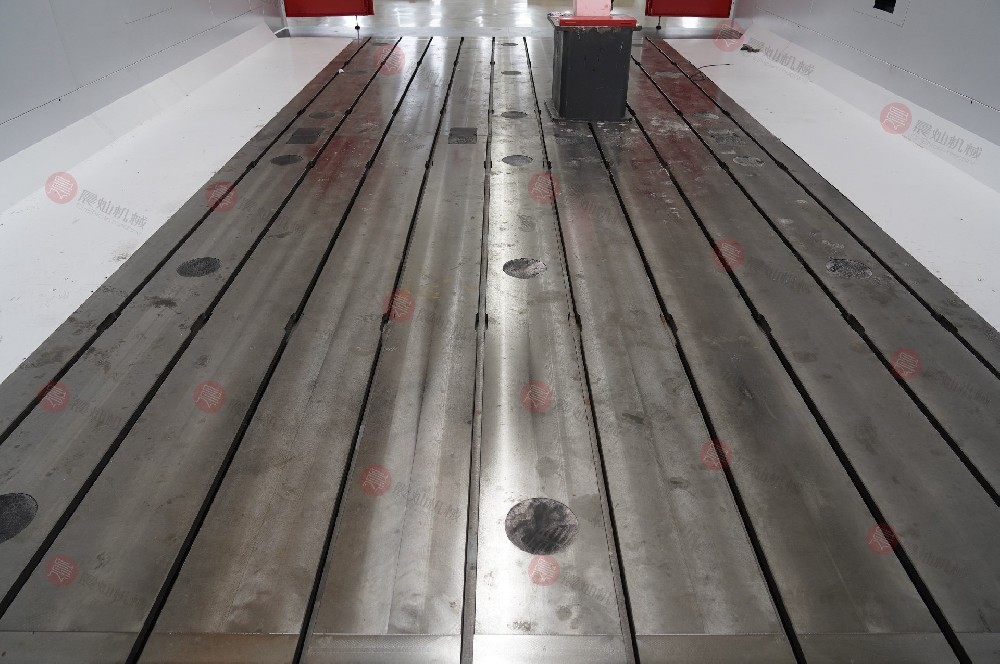

模块化设计，使用标准接口（如T型槽、定位销），缩短换产时间。

五、经济性原则

1.成本控制

优先选择标准件（如气缸、定位销），减少非标定制成本。

根据生产批量选择夹具类型：

小批量：组合夹具、通用夹具；

大批量：专用夹具或自动化夹具。

2.维护便捷性

易损件（如定位销、夹爪）需可快速更换，减少停机时间。

六、安全性原则

1.防错设计

设置防错销或传感器，防止工件误装夹（如孔位不对时无法闭合夹具）。

2.防护措施

尖锐部位倒角，夹紧机构加装防护罩，避免操作人员受伤。

3.过载保护

气动/液压夹具配置压力阀，防止夹紧力过大导致工件变形。

七、适应性与可调性原则

1.兼容多工件

设计可调节定位块或滑块，适应工件尺寸公差（如±0.5mm）。

2.热变形补偿

高温加工场景（如磨削），夹具材料需与工件热膨胀系数匹配，或预留热变形间隙。

八、人机工程学原则

1.操作舒适性

手柄高度、夹紧力大小符合人体力学（如手动夹紧力不超过150N）。

2.可视化管理

标识夹紧顺序、定位基准，降低操作失误风险。

典型应用场景示例

·汽车零部件加工：使用气动夹具实现发动机缸盖的快速装夹。

·航空航天结构件：设计真空吸盘夹具固定薄壁铝合金件，避免夹紧变形。

·小批量多品种生产：采用模块化组合夹具，通过更换定位模块适应不同工件。

总结

夹具设计的核心是在保证精度与可靠性的前提下，平衡效率、成本与安全性。实际设计中需结合加工工艺（车、铣、钻等）、工件材料（刚性、形状）及生产需求（批量、自动化程度）灵活调整。对于高精度或复杂工件，建议通过有限元分析（FEA）验证夹具刚性，或采用3D打印技术制作原型进行测试。
