深入探寻五轴数控加工中心的工作原理

五轴数控加工中心是一种高度灵活且先进的数控机床，其工作原理涉及多个方面的协同作用。以下是对五轴数控加工中心工作原理的深入探寻：

一、核心原理与结构

五轴加工中心的核心原理在于能够实现五个独立轴的联动控制。这五个轴通常包括三个线性轴（X、Y、Z）和两个旋转轴（A、B或C）。X轴、Y轴和Z轴分别代表工件的前后、左右、上下方向的移动，而旋转轴则可以使工件在不同方向上进行旋转。这种多轴联动能力使得五轴加工中心能够在三维空间内对工件进行全方位的加工，极大地提高了加工的精度和效率。

二、控制核心与编程

五轴加工中心的控制核心是计算机数控（CNC）系统。CNC系统通过编程控制五个轴的协同运动，每个轴的运动都是独立的，但通过CNC系统的控制，这些轴可以实现精确的同步和协调，以完成复杂曲面和不规则形状的加工。刀具路径规划是五轴加工中的一项重要工作，它需要通过计算机辅助制造（CAM）软件来完成。CAM软件能够生成最佳的刀具路径，考虑到刀具的长度、直径、切削参数以及工件的形状和材料特性，以确保加工效率和质量。

三、RTCP功能

RTCP，即旋转刀轴中心控制，是现代五轴机床系统提供的一种基于旋转轴随动变化的3D刀长补偿功能。在五轴联动加工中，由于回转运动，刀尖点会产生附加运动，导致数控系统控制点与刀尖点不重合。RTCP功能正是为了解决这个问题而生，它确保刀尖点能够按照指令既定轨迹运动。RTCP功能的实现依赖于机床的数控系统和CAM编程，它带来了以下优势：

·刀尖点跟随：RTCP功能使控制器由原本控制刀座端面改为控制刀尖点，这是五轴加工中心特有的功能。

·三维补偿换算：RTCP通过对刀具主轴摆转进行位置调整，实现三维补偿换算，确保刀尖点按预定轨迹运动。

·编程简化：启用RTCP功能后，编程变得更为简单，只需输出刀尖点坐标和矢量即可。

·提升设备利用率：RTCP功能使五轴加工中心能够充分发挥其高效、高精度的加工能力。

四、加工过程与监测

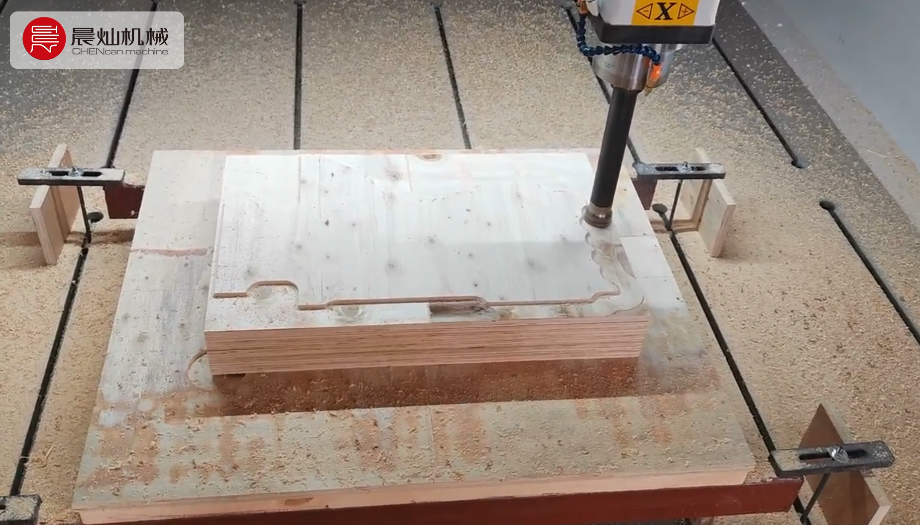

在加工过程中，工件被夹持在工作台上，并通过刀具来切削和加工。数控系统根据预先编好的加工程序，通过计算机控制各个轴的步进电机或伺服电机的运动，从而实现对工件加工的控制。同时，数控系统还可以通过传感器对加工过程中的刀具位置进行实时监测，确保加工的精度和质量。

五、应用领域与优势

五轴加工中心因其高灵活性和加工精度，在许多行业和领域都有着广泛的应用，如航空航天、汽车制造、模具制造等。其优势主要体现在以下几个方面：

·减少装夹次数：五轴联动可以减少工件的装夹次数，甚至实现一次装夹完成全部加工，大幅缩短了加工周期。

·避免干涉问题：五轴加工可以从多个角度接近工件，避免了传统加工中可能遇到的干涉问题。

·提高加工精度：五轴加工能更准确地控制刀具姿态，确保刀具与工件接触的角度最优，减少加工中的振动和应力集中。

·处理复杂几何形状：五轴加工能够处理复杂的几何形状，如曲面、斜面、凹槽等。

综上所述，五轴数控加工中心的工作原理涉及多个方面的协同作用，包括核心原理与结构、控制核心与编程、RTCP功能、加工过程与监测以及应用领域与优势等。这些方面的共同作用使得五轴数控加工中心成为现代制造业中不可或缺的重要工具。
